揭开隐藏的缺陷：EL 测试如何保障光伏组件质量

在光伏 (PV) 行业中，太阳能电池板从外面看起来可能完美无缺，具有干净的玻璃和完美对齐的电池。然而，外表可能具有很大的欺骗性。在制造、运输或安装过程中，太阳能电池板很容易出现内部看不见的损伤，例如微裂纹、焊接缺陷和 PID（潜在诱导降解）。

如果不及时发现，这些隐藏的缺陷就像定时炸弹，随着时间的推移会严重降低功率输出，甚至导致局部热点，从而引发火灾。

为了预防这些风险，制造商和质量控制工程师依赖于关键的太阳能电池板测试方法：电致发光 (EL) 测试。在本指南中，我们将探讨 EL 测试仪的工作以及专业人士如何光伏组件测试使用该技术进行工作，并将其应用于整个行业。

什么是EL测试仪它有什么作用？

EL 测试仪本质上是光伏组件的“X 射线机”。它利用电致发光原理捕获太阳能电池内部结构的近红外图像。

太阳能模拟器测量电池板的整体电力输出，而 EL 测试仪看起来里面小组发现结构异常。它作为终极诊断工具来识别人眼完全看不见的缺陷，包括：

• 微裂纹：由机械应力或热冲击引起的硅片微观断裂。

• 手指折断和网格线缺陷：接触指破损，导致电流无法有效流动。

• 焊接缺陷：母线粘合不良或焊带未对准。

• 死亡细胞和黑块：模块内完全不活动或电气隔离的区域。

专业人士如何EL光伏组件测试工作？

EL 测试背后的科学原理很优雅，但需要高精度的工程设计。它逆转了太阳能电池板的自然功能。

EL 测试仪不是吸收光来发电，而是向光伏模块注入正向电流。当电流流过太阳能电池时，硅材料受到刺激并发出近红外 (NIR) 光。

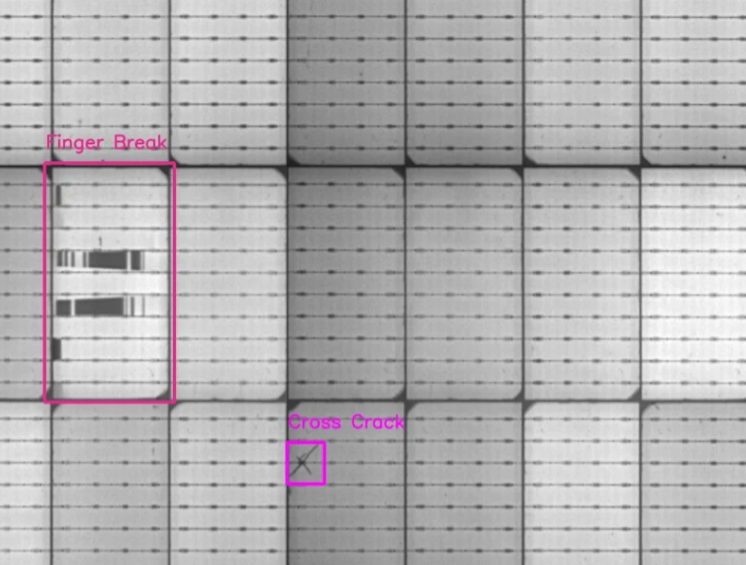

发射光的强度与电池特定区域的电流密度成正比。健康的区域会发出明亮的光，而有缺陷的区域（例如裂缝或折断的手指）会阻碍电流流动，并在图像上显示为暗线或完全黑点。

为了捕获这种微弱的近红外发射，专业的 EL 测试系统集成了三个核心组件：

1. 高灵敏度红外热像仪：针对 900–1100 nm 波长范围进行优化的专用 InGaAs 或冷却 CCD 相机，可捕获超高分辨率图像。

2. 可编程直流电源：提供稳定、可调节的正向电流，为模块精确供电。

3. 人工智能驱动的缺陷识别软件：现代 EL 软件自动扫描捕获的图像，使用深度学习算法在几秒钟内标记、分类和记录微裂纹或不良焊接。

目标应用和重点行业

由于微裂纹可能发生在太阳能电池板生命周期的任何阶段，EL太阳能电池板测试系统广泛部署在各个关键部门：

• 光伏组件制造厂EL 测试仪是工厂车间的强制性质量关卡。它们通常在生产过程中部署两次：一次是在串焊之后（层压之前），以便可以轻松更换有缺陷的电池，最后一次是在包装之前，以确保零缺陷运输。

• 太阳能项目 EPC 承包商和开发商面板在海外运输和粗暴的现场搬运过程中承受巨大的机械应力。 EPC 承包商在安装面板之前使用移动或便携式 EL 测试仪在太阳能发电场现场进行进货质量控制 (IQC)。

• 运营与维护 (O&M) 提供商在冰雹、大雪或大风等恶劣天气事件发生后，运维团队利用现场 EL 测试设备来诊断面板退化、定位故障字符串并提交准确的保险索赔。

• 研究与认证实验室研发中心依靠实验室级 EL 成像来评估新的电池架构（如 TOPCon、HJT 或钙钛矿），并分析它们在加速老化测试期间如何承受长期环境退化。

结论

全面的光伏组件测试如果没有可视化内部完整性，它是不完整的。虽然电力输出测试告诉您如何EL 测试告诉您，面板今天表现出色多长时间这种表现实际上会在现场持续下去。采用高精度 EL 测试设备可确保结构可靠性、保护长期投资并最大限度地提高全球太阳能装置的投资回报 (ROI)。
